【应用】Renesas为便携式电子设备提供了高安全性的无线充电解决方案

2018-05-09 Renesas

随着科技的发展,在医疗保健设备、助听器以及可穿戴设备中增加传感器和无线功能逐步流行起来。但是,也同时增加了设备的功耗。因此,设备电池已经从一次电池转换为二次电池。

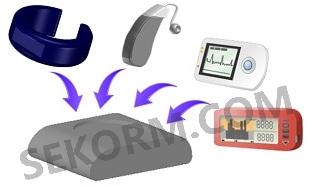

图1 无线充电示意图


考虑到医疗保健设备、助听器以及可穿戴设备通常需要出色防水防尘特性,而传统的有线充电结构并不能保证良好的密封结构。因此,Renesas提供了无线充电解决方案。无线电能传输的原理是将能量以磁场的形式传送,其关键技术为电能的变送与接收,如图2方案中所示,Renesas的电源变送芯片RAA458100和电源接收芯片RAA457100能够很好解决电能的收发问题。其中,RAA457100电源接收器IC包含单芯片无线充电所需的全部功能,采用小型封装,可实现更小的设备尺寸。搭配与之配套的电源变送器IC(RAA458100),能够帮助工程师轻松搭建无线充电系统。此外,由于充电采用无线模式,不需要设备上具有金属触点和连接器,从而提高了设备的防水防尘能力。

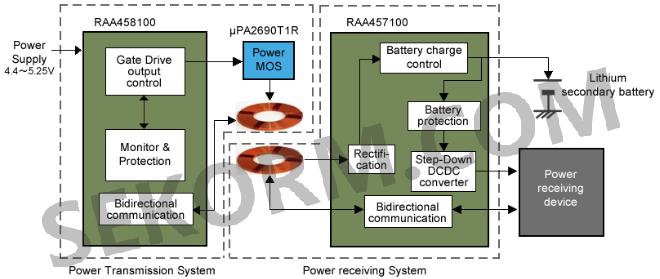

图2 无线充电的系统框图


与同类竞争产品相比,Renesas提供的无线充电解决方案,具备如下优势:



可对小型锂二次电池进行无线充电

·自动控制无线供电和电池充电

·充电电流:5mA~70mA

·充电控制:支持恒定电流和恒定电压(CC / CV),具备电池温度监测功能


高度的安全性

·如果在无线供电/电池充电期间检测到错误,就停止供电

·如果在电源变送器中检测到过电压、过电流或者高温,就停止供电


受电侧:可实现紧凑的系统尺寸

·充电功能

·DC-DC功能:可以降低电池电压并用于系统电源

·保护功能:在充电和电池使用期间保护电池和系统免受电池异常


电力传输方面:易于使用的DC 5V操作

·采用RAA458100电源发送器IC,单5V电源供电


除了电源发射器IC和电源接收器IC之外,Renesas还提供了功率MOSFET等半导体器件供用户选择,如图3所示。

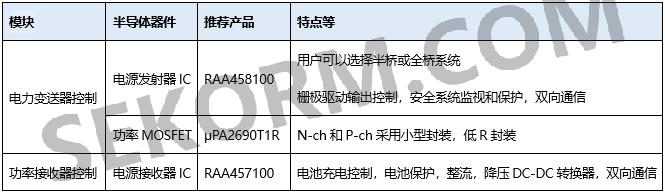

图3 Renesas推荐的解决方案


  • +1 赞 0
  • 收藏
  • 评论 6

相关服务

相关推荐

型号 描述 品质保证 价格(含增值税)

RAA457100GBM系列

WIRELESS CHARGER

最小包装量:2,000

世强先进(深圳)科技股份有限公司

原厂认证

世强代理

世强自营

发货地广东

RAA458100GNP系列

WIRELESS CHARGER

最小包装量:2,000

世强先进(深圳)科技股份有限公司

原厂认证

世强代理

世强自营

发货地广东

本文由文小畅翻译自Renesas,版权归世强元件电商所有,非经授权,任何媒体、网站或个人不得转载,授权转载时须注明“来源:世强元件电商”。
