【元件】 优译最新1700~2660MHz FDD双工器UIYDX220102A，隔离度高于80dB
优译公司最新推出的定制FDD双工器UIYDX220102A，工作频率为TX 2000~2660MHz，RX 1700~1890MHz。该器件隔离度高于80dB，损耗小于2.0dB@2000~2660MHz以及<1.0dB@1700~1890MHz，带内波动小于1.5dB@2000~2660MHz以及<0.8dB@1700~1890MHz，驻波小于1.25：1，工作温度为-30~+60℃。
按照3GPP规定，FDD 2600（Band7）对应频段为上行2500~2570MHz和下行2620~2690MHz，而FDD 1800（Band3）则对应上行1710~1785MHz和下行1805~1880MHz。
Product name: Duplexer
Model No.: UIYDX220102A1700T2660SF
Freq.Range(MHz): TX 2000 ~2660MHz
RX 1700 ~1890MHz
IL:<2.0dB@2000 ~2660MHz
IL:<1.0dB@1700 ~1890MHz
Ripple:<1.5dB@2000 ~2660MHz
Ripple:<0.8dB@1700 ~1890MHz
Isolation:>80dB, VSWR:<1.25
Power: 100W
Connector type: SMA-F
Operation temp.: -30~+60℃

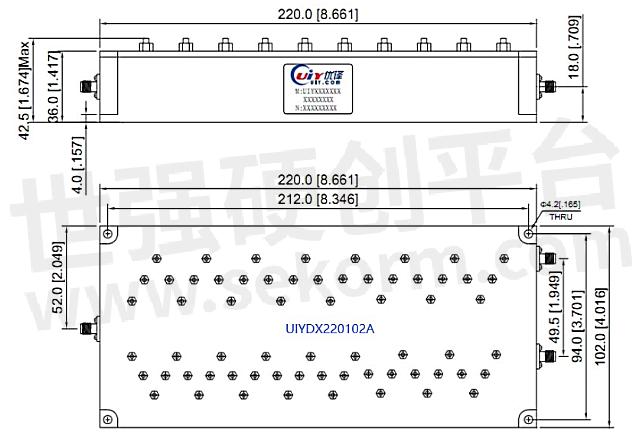

Size: 220x102x42.5mm
Manufacturer: UIY Inc.
Fig.1
- |
