【元件】 ILME推出新型10A镀银SD系列冲压型压接插针，符合抗拉强度标准，插拔高达500次

时间： 2023-10-30 来源：ILME官网

技术问答

当我们谈到产品和行业时，对品质满意度的追求往往是持续的，并且与性能、可靠性及价格间的平衡密切相关。尤其是在大批量生产和定位在尽可能快地面向市场可及化的自动化制造中，这种情况就更加普遍。

在优化接线和连接方面，与机加工插针相比，冲压型插针将成本效益与快速简单的加工相匹配，从而有助于提高生产速度。

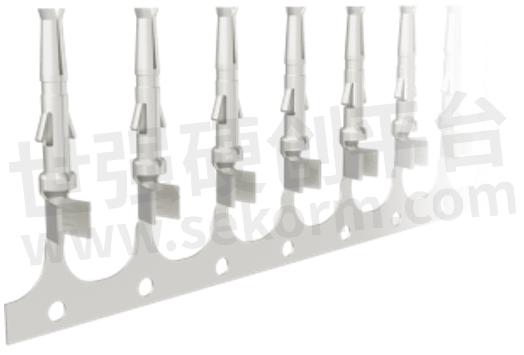

除现有的SI系列5A插针外，ILME向大家介绍一种新型10A镀银SD系列冲压型压接插针，可提供用于维修/小规模作业的零散盒式包装，也可提供用于大量现场安装要求的5000只卷式包装。

性能特点

整体的固定弹片元件

敞开式弹性插孔

两种尺寸：
●1.0适用于导体横截面积为0.37mm²~1mm²（24-18 AWG）的铜绞线；

●2.5适用于导体横截面积为1.5mm²~2.5mm²（16-14 AWG）的铜绞线。

兼容以下ILME系列插芯：CD、CDD、CQ、CQ4系列（辅助插针）、（aux）、CX组合型插芯、10A MIXO压接型模块。

符合抗拉强度（拔出力）标准EN/IEC 60352 Ed. 2，SD系列冲压型插针由不带绝缘夹的开放式压接筒体结构组成，并可以确保高达500次的插拔。
