东科65W PD 超高集成解决方案：使用全新ACF芯片DK8607AD

本文将介绍以东科ACF芯片为核心的一款65W PD方案，具有极简的外围，高功率密度，多样化的输出配置等特点，适用于手机，笔记本电脑，平板电脑适配器等多种应用场景。

东科有源钳位反激(ACF)AC-DC电源管理芯片作为业内唯一的全合封单芯片ACF解决方案，外围远少于竞品方案，调试难度低，整体成本远低于竞品方案。

PD方案样机

方案概述

本次推出的65W PD方案，使用东科全新ACF芯片DK8607AD，集成双GaN的有源钳位反激电源管理芯片。该方案支持多种输出电压和电流配置，以满足不同设备的需求，并具备完善的保护机制，确保使用安全。

DK8607AD是集成了两颗GaN器件，驱动电路，控制半桥电路all-in-one的有源钳位反激电源管理芯片。利用漏感能量，可以实现原边功率管 ZVS，副边整流管 ZCS，从而提高电源系统效率，降低功率管的应力，减小开关损耗并改善电磁干扰（EMI）。

方案特点

• 高效率-板端平均效率最高达95.32%

• 高功率密度：裸机功率密度2.11W/cm3

• PCBA尺寸：39.6*31*25mm

• 原边功率管ZVS，副边整流管ZCS

• 自适应死区时间调整算法

• 内置高压启动和X电容放电电路

• CS负压采样，增强驱动稳定性

• 内置抖频电路改善EMI表现

产品介绍

DK8607AD

方案demo部分测试数据

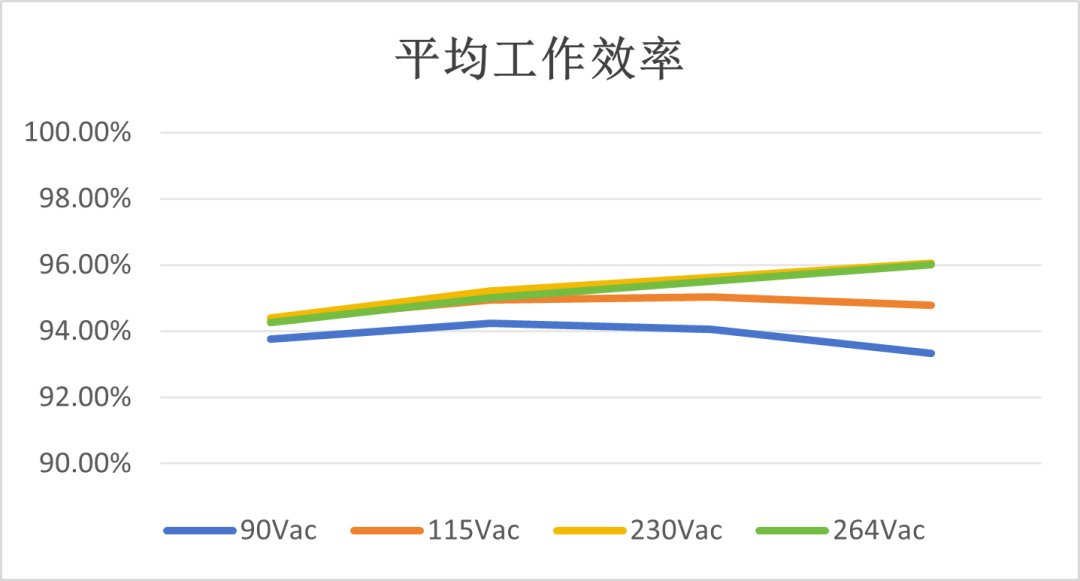

平均效率：

ACF主芯片DK8607AD半桥中点电压波形：

正常工作尖峰：

动态开关机尖峰：

动态切换载尖峰：

动态拔插尖峰：

动态短路尖峰：

同步整流尖峰电压测试波形：

正常工作尖峰：

动态开关机尖峰：

动态切换载尖峰：

动态拔插尖峰：

动态短路尖峰：

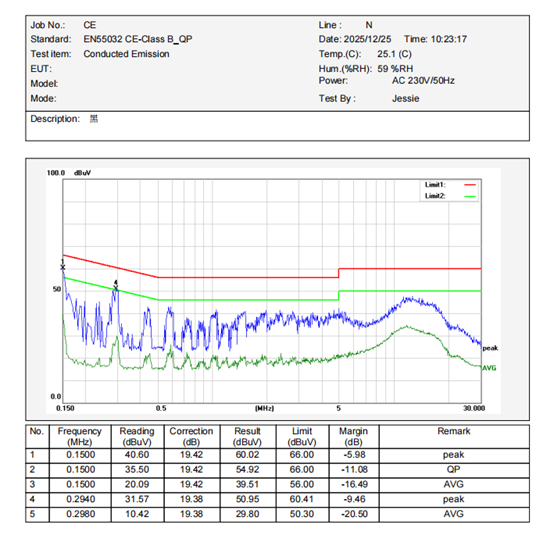

EMC传导测试：

EMC辐射测试：

垂直辐射（230V/50Hz）：

水平辐射（230V/50Hz）：
