- 玻璃钝化芯片结点在P600封装中
- 10/1000μs波形下15kW峰值脉冲能力
- 典型正向漏电流小于2μA（当VBR最小值大于36V）
- 高温至回流焊温度260°C/40秒保证
- 快速响应时间：通常小于1.0ps
- 良好的钳位能力
- 符合UL认证标准
- 无铅环保材料
- 氮化物免费且符合RoHS规范
- ESD保护和EFT保护数据线
- 低增量浪涌电阻
- 保护电信、计算机、工业和消费类电子产品中的I/O接口、VCC总线和其他易损电路
产品目录
| 订货型号 | 型号系列 | 品类 | 描述 | 封装/外壳/尺寸 | 生命周期 | 停产时间 | Reverse Stand off Voltage Vʀ (Volts) | Breakdown Voltage Vʙʀ (Volts) @ Iᴛ MIN | Breakdown Voltage Vʙʀ (Volts) @ Iᴛ MAX | Test Current Iᴛ (mA) | Maximum Peak Pulse Current Iᴘᴘ (A) | Maximum Reverse Leakage Iʀ @ Vʀ (µA) | Maximum Clamping Voltage Vᴄ @ Iᴘᴘ (V) | Operating Voltage(V) | Channel Number | Breakdown Voltage(V) | Clamping Voltage (V) | Peak Pulse Power Dissipation by 10/1000μs waveform (Fig.1)(Note 1), (Note 2)(W) | Vesd-Electrostatic Discharge Voltage Contact(V) | Vesd-Electrostatic Discharge Voltage Air Gap(V) | Operating Temperature(℃) |
|
15KPAxxxXX;15KPA series
|
TVS Diode
|
TVS AXIAL HI-POWER
|
P600
|
有效(ACTIVE)
|
-
|
30
|
33.51
|
36.7
|
5
|
297.8
|
15
|
50.7
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
15KPA;15KPA-HR;15KPAXXX-HR;15KPAxxxXX-HR;15KPA30CA
|
TVS Diodes
|
HI-REL TVS AXIAL HI-POWER 15KW
|
P600
|
有效(ACTIVE)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
15KPA;15KPA-HRA;15KPAXXX-HRA;15KPAxxxXX-HRA;15KPA30CA
|
TVS Diodes
|
HI-REL TVS AXIAL HI-POWER 15KW
|
P600
|
有效(ACTIVE)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
15KPAxxxXX-B;15KPA series
|
TVS Diode
|
TVS AXIAL HIPOWER
|
-
|
有效(ACTIVE)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
30 V
|
1 Channel
|
33.51 V
|
50.7 V
|
15 kW
|
30 kV
|
30 kV
|
55 ℃~175℃
|
资料下载
技术问答
相关推荐
力特覆盖保护、功率半导体、传感、开关等产品线，具有电动车OBC, DC/DC, PDU以及电驱等多合一应用解决方案
2024-06-29 - 产品 电动车市场需求爆发式增长，也带来了各个部件供应商的百花齐放，本章主要分享电动车OBC, DC/DC, PDU以及电驱等多合一应用解决方案，能够一定程度上优化产品性能、结构尺寸以及提高可靠性。Littelfuse作为比较齐全的元器件供应商，覆盖保护、功率半导体、传感、开关等产品线，能够在多合一应用提供比较完整的解决方案。
SM15KPA-HR/HRA和SM30KPA-HR/HRA系列高可靠性TVS二极管，15 kW和30 kW，SPD4-1封装表面贴装
数据手册 本资料介绍了SM15KPA-HR/HRA和SM30KPA-HR/HRA系列高可靠性TVS二极管，这些二极管适用于航空航天和军事电子设备，能够提供高达30 kW的峰值脉冲功率消耗，并经过MIL-PRF-19500严格筛选，以提供强大的雷击和浪涌保护。
LITTELFUSE - 瞬态电压抑制二极管 (TVS),SM15KPA-HR,SM30KPA-HRA,SM15KPA-HRA,SM30KPA-HR,I/O接口,铁路线,EVTOL飞机的AC/DC充电电路,航空电子学,航空航天/军事,控制电路
SM15KPA-HR系列表面贴装 - 15 kW TVS二极管规格书
2025年 - 数据手册
LITTELFUSE - TVS二极管,SM15KPA220A-HR,SM15KPA260A-HR*,SM15KPA24A-HR,SM15KPA110A-HR,SM15KPA20A-HR,SM15KPA33A-HR,SM15KPA70A-HR,SM15KPA85A-HR,SM15KPA170A-HR,SM15KPA40A-HR,SM15KPA28A-HR,SM15KPA36A-HR,SM15KPA75A-HR,SM15KPA280A-HR*,SM15KPA45A-HR,SM15KPA54A-HR,SM15KPA400A-HR*,SM15KPA300A-HR*,SM15KPA58A-HR,SM15KPA180A-HR,SM15KPA22A-HR,SM15KPA90A-HR,SM15KPA60A-HR,SM15KPA120A-HR,SM15KPA78A-HR,SM15KPA350A-HR*,SM15KPA150A-HR,SM15KPA48A-HR,SM15KPA200A-HR,SM15KPA240A-HR,SM15KPA100A-HR,SM15KPA160A-HR,SM15KPA26A-HR,SM15KPA51A-HR,SM15KPA64A-HR,SM15KPA30A-HR,SM15KPA43A-HR,SM15KPA130A-HR,用于保护I/O接口、VCC总线和其他易受损害的电路，适用于航空和EVTOL应用

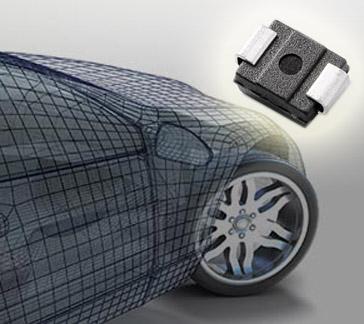

【应用】汽车抛负载怎么防？您需要这款600W瞬态抑制二极管
