浅谈汽车系统电压优缺点分析
汽车电气系统的电压等级选择直接影响整车性能、能效和兼容性。以下是 12V、24V、48V 系统的简单介绍，包括技术特点、优缺点及典型应用场景。
汽车电气系统的发展随着车辆电子设备的增多和对能效要求的提高，电压等级也在逐步提升，从传统的12V电压系统 、24V电压系统，到目前在逐步推广的48V电压系统。
首先，12V系统是传统的汽车电气系统，已经存在了很多年。几乎所有传统燃油车都使用12V系统。它的优点可能包括成熟的技术、广泛的配件支持以及较低的成本。但缺点可能是在高功率需求下表现不足，比如启动电机、大功率音响或现代电子设备较多时，因为功率增大，电压较低，P=V x I, 所以电流会很大，导致线损增加（功率损耗P=I2R），需要更粗的线缆，增加重量和成本,车辆系统内也会显得更加的拥挤。
24V系统，常见于商用车、卡车或大型车辆。24V系统的优点可能是更高的功率输出，同样的功率下电流减半，减少线损和线径，适合更大功率需求的设备。

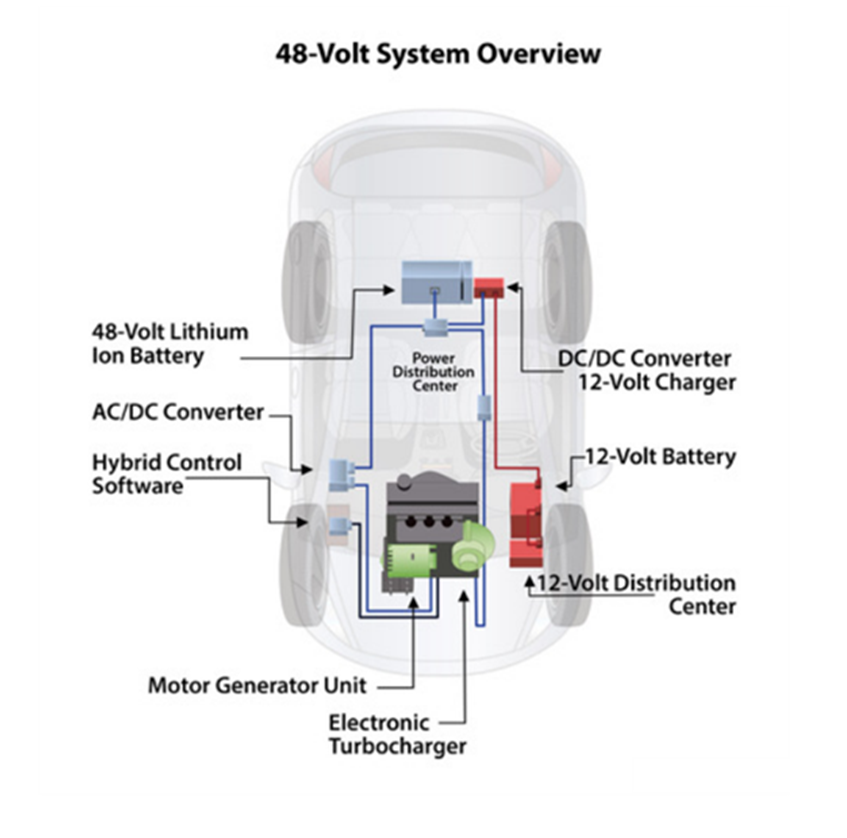

48V系统是近年来随着混合动力和节能需求兴起的中压系统，尤其在轻度混合动力车辆中应用较多。现在的汽车需要比几年前的汽车更多的动力。除了发动机、车灯、收音机、电动天窗、电动助力转向、网络和信息娱乐等基本功能，现在还会集成很多与安全和便捷性有关的其他功能，这些功能通常会归入高级驾驶辅助系统 (ADAS) 范畴内。ADAS系统对电池提出了更高的要求，需要更多的电力，如用12V系统难以支撑，如使48V系统，能够支持更多高功率设备如电动增压器、空调压缩机等，同时减少电流，降低线损，线缆更细更轻。此外，48V系统可以更好地支持能量回收，提高燃油经济性。不过缺点可能涉及更高的系统成本，安全性问题（更高的电压需要更好的绝缘和保护），以及现有供应链可能还未完全适应48V系统，配件和维修可能更复杂。

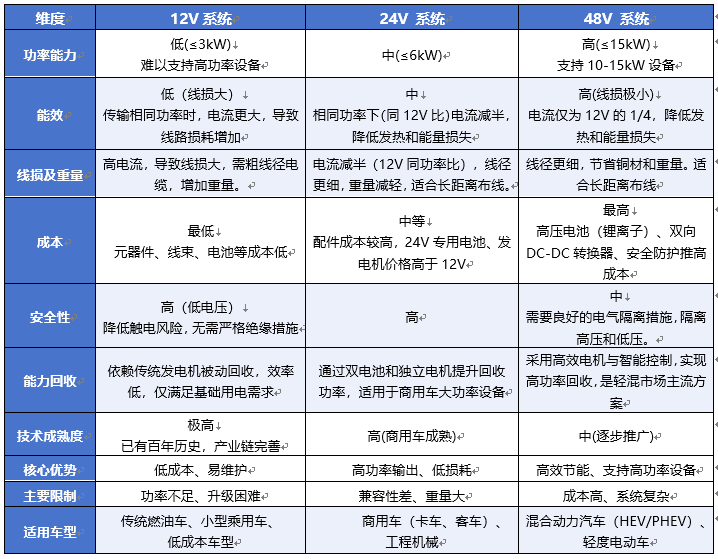

整理对比表格如下：
未来趋势48V轻混普及，48V系统将成为燃油车节能升级的主流选择。随着 48V 系统融入电动汽车的电气架构，车辆得以实现更为高效的能量传输，同时显著减轻重量、降低成本。这一变革不仅全面提升了车辆的整体性能，还为未来电动汽车的技术演进筑牢了根基。不过，要充分释放 48V 系统的潜力，设计师们仍需攻克电气系统布局的复杂性、电池管理的精准性以及安全性保障等诸多难题。展望未来，随着技术的持续迭代，48V 系统必将在电动汽车领域中扮演愈发关键的角色，成为推动行业进步的核心驱动力。
浪涌保护对于48V 电源系统也是重要环节，上海雷卯发挥自己的技术专长，作为专业的防护器件供应商，拥有先进的技术与丰富的经验，针对 48V 系统研发出一系列高效浪涌保护方案。助力众多车企提升 48V 系统可靠性，有效降低因浪涌冲击导致的故障风险，为 48V 系统在电动汽车领域的广泛应用保驾护航。关于浪涌防护下期分享。
Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
- |
