01 产品介绍
TG-12F/TG-01M模块采用天猫精灵TG7100C芯片，TG7100C 是智能新一代高集成 Wi-Fi 和 BLE 组合芯片。无线子系统包含 2.4G 射频、Wi-Fi 802.11b/g/n 和 BLE 基带/MAC 设计。微控制器子系统包含一个低功耗 32 位 RISC CPU、高速缓存和存储器。电源管理单元提供灵活的设置实现低功耗模式，并支持多种安全功能。
产品特性：
802.11b/g/n，Wi-Fi+BLE5.0 Combo，支持 STA，Soft AP 和 Sniffer模式
采用开源自主可控 RISC-V CPU，1～160MHz 可调，276KB SRAM
超快连接：冷启动快连仅 70ms
超远距离：最大发射功率 21dBm，灵敏度-98dBm，多穿透一堵墙。
高安全性：支持安全启动、安全调试、AES 128/192/256 加密引擎、WPA3、MD5、SHA-1/224/256、PKA（RSA/ECC）加密 引擎
支持 Wi-Fi 和 BLE 共存
应用场景：
智能照明
智能开关
智能插座
智能家电
监控遥控等
02 模组接线
TG-12F/TG-01M接出两个串口：一个指令串口，用于指令交互和数据传输；一个日志串口，用于输出模组运行日志。电源供电3.3V。
日志串口(uart1):gpio12(RX) gpio21(TX) 波特率:921600
AT串口(uart0): gpio7(RX) gpio16(TX) 波特率:115200

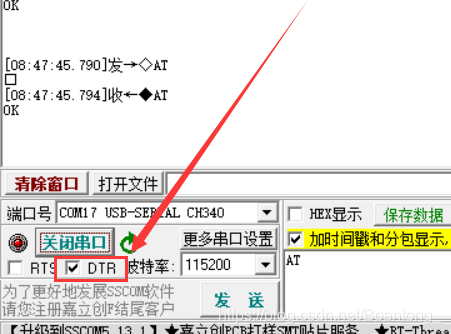

如果您购买我司的开发板，直接上电后，在串口助手的界面把 DTR 选项勾上，然后按下 RST 复位模组，再发送 AT指令即可正常使用。
03 XXXXXX

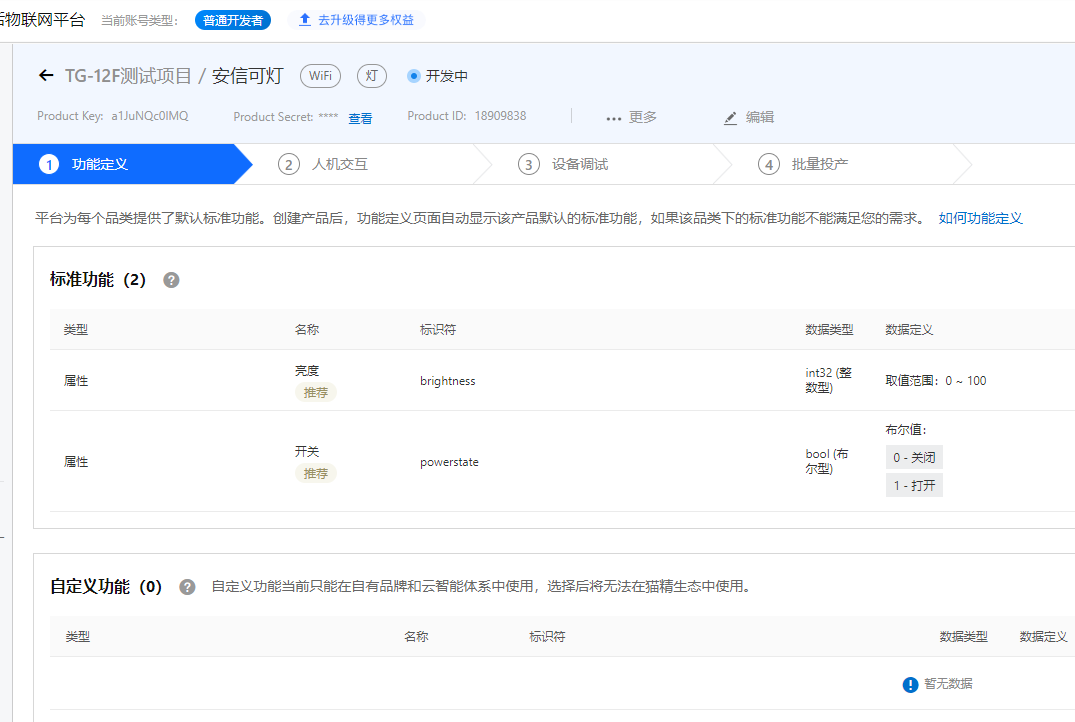

3.1 功能定义
根据产品需求添加功能

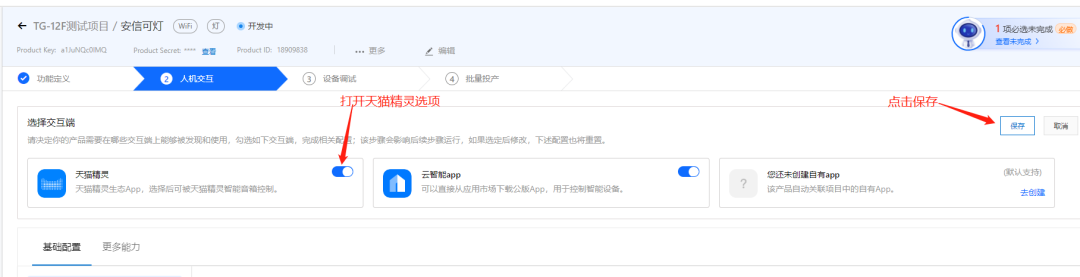

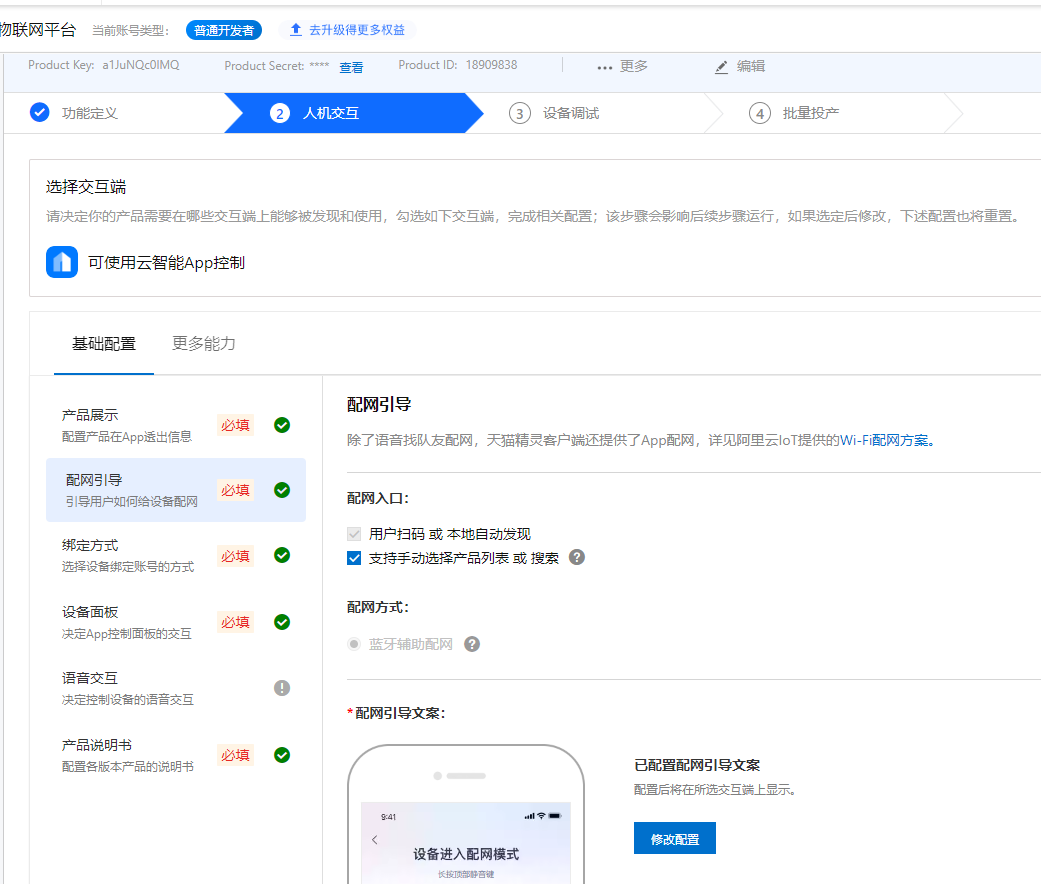

3.2 人机交互
根据引导配置交互信息，配网方案使用蓝牙辅助配网
3.3 添加测试设备

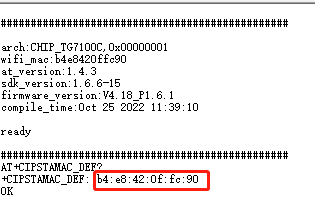

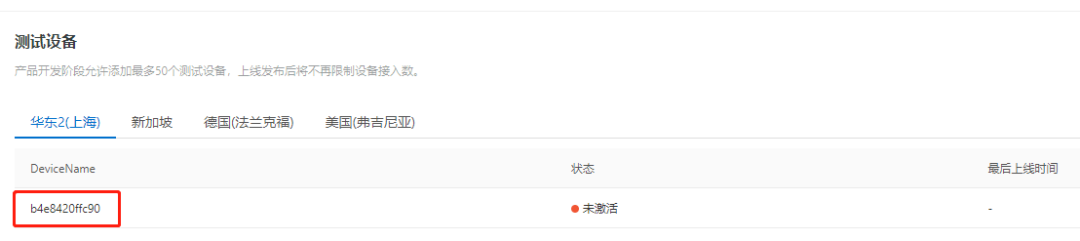

TG系列的模组连阿里云需要用MAC地址作为DeviceName来申请设备,而且需要用小写的MAC地址作为DeviceName来申请设备。我们用指令AT+CIPSTAMAC_DEF?来查询模组的MAC地址，并把MAC地址转为小写，新增设备时我们把小写的MAC地址填入DeviceName，生产测试设备

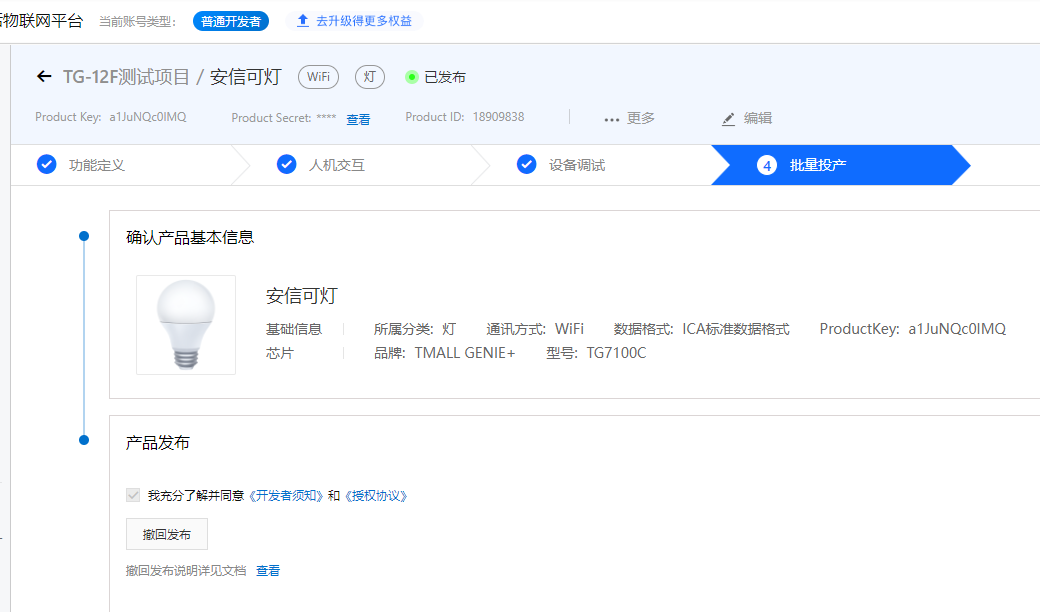

3.4 发布产品
使用蓝牙辅助配网方式需要发布设备之后才能自动发现，发布后若需要修改可撤回发布
3.5 设置五元组进入配网。注意：DeviceName必须是小写的

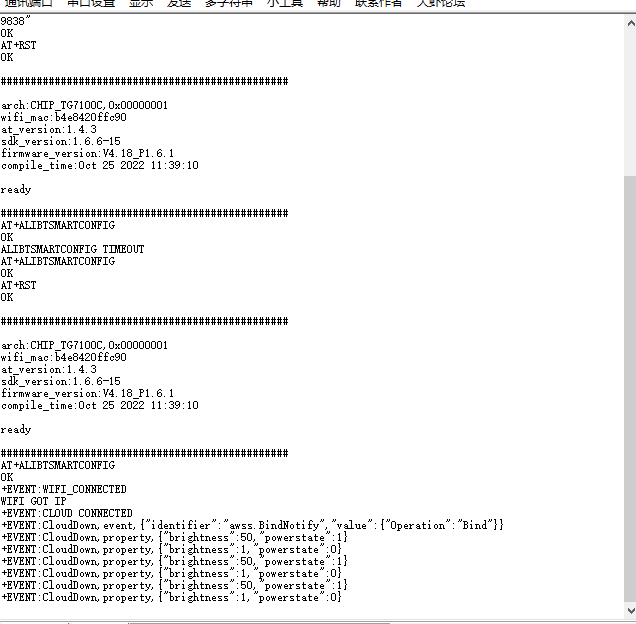

AT+RESTORE//恢复出厂设置 AT+LINKKEYCONFIG="a1JuNQc0IMQ","b4e8420ffc90","08b688aaa3479ae778281ac99ed309d1","KLbqhlvVjlgPot5j","18909838" //写入Product Key，Device Name，Device Secret，Product Secret，Product Id AT+RESTORE AT+ALIBTSMARTCONFIG //进入蓝牙辅助配网

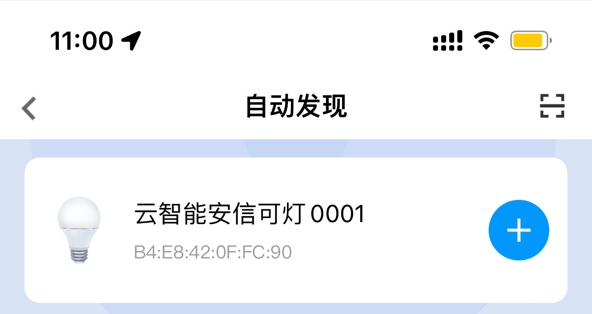

打开云智能app添加设备

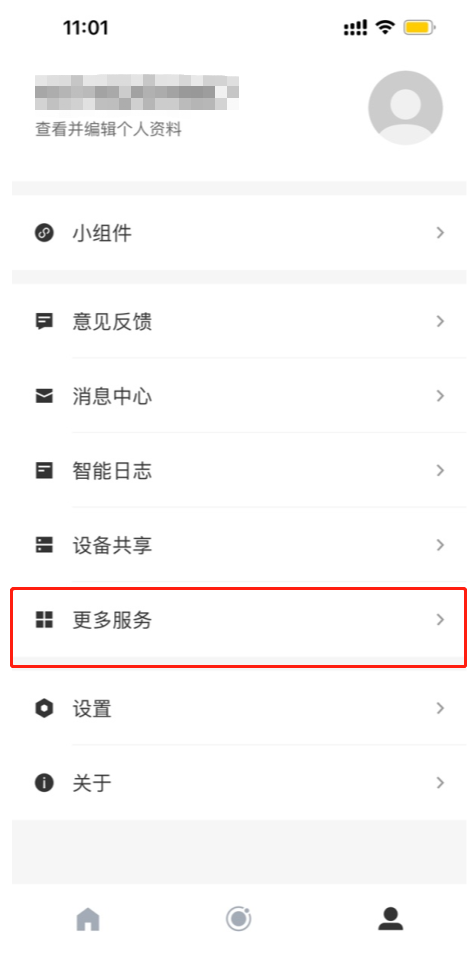

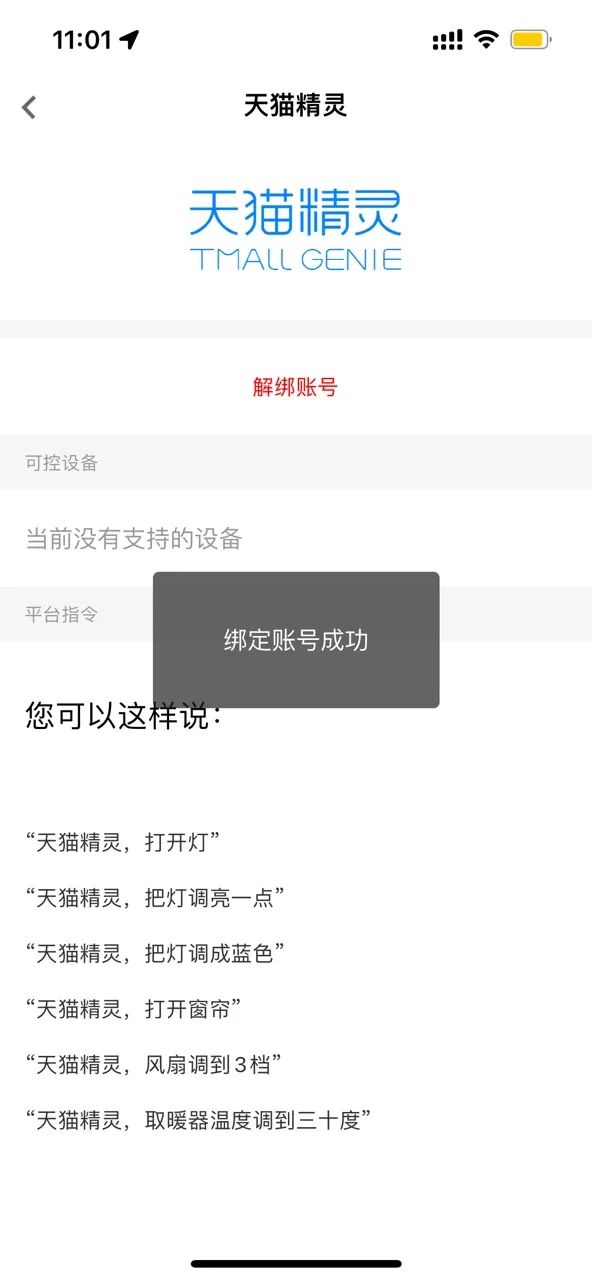

如果需要天猫精灵控制，只需要在云智能APP上绑定天猫精灵账号即可，选择更多服务>天猫精灵
3.6 数据上报下发
上报示例 ：
AT+CLOUDSEND="PROPERTY",{"brightness":5} //发送上行属性数据，必须是JSON字符串<512字节下发示例：
APP上，点击开关
被动接收模式（默认）：
AT+CLOUDRECVCFG=1
+EVENT:CloudDown,property,{"brightness":75}主动接收模式：
AT+CLOUDRECVCFG=0
AT+CLOUDRECV
+CLOUDRECV:{"brightness":50,"powerstate":1}04 接入天猫精灵平台
建立天猫精灵生态项目
其他项目设置和指令与飞燕平台一样。进入配网模式后，可以通过天猫精灵音箱找队友添加设备，或通过天猫精灵app手动添加。

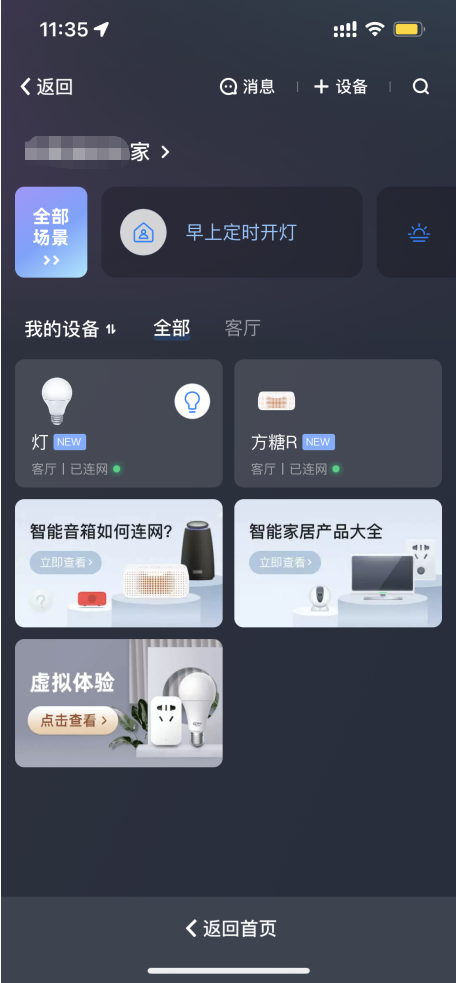

添加设备成功之后就可以通过天猫精灵语音箱或者天猫精灵app控制设备了。
设备数据的上下行与飞燕一样，这里不再举例。
