利利普owon OEL85/OEL15系列等基础款电子负载：无需额外的示波器，满足低频纹波测量需求！

功能介绍

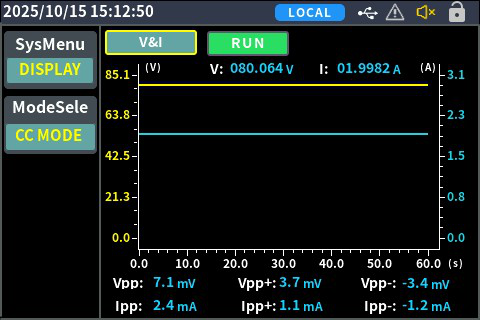

纹波是开关电源必测的项目之一，纹波过大会对待测物造成干扰或影响 DUT 的使用寿命。OWON OEL85系列，OEL15系列能有效满足和解决开关电源或充电器的低频纹波测量。用户可直接将电源同负载连接，无需额外的示波器，可直接读取电源电压纹波值（Vpp / Vpp+ / Vpp-）和电流纹波值（Ipp / Ipp+ / Ipp-），极大的简化了您的实验接线和操作。系统支持纹波实时刷新显示、屏幕截屏与自动统计分析，使其非常适合于需要进行快速、批量纹波检验的场景，尤其是在研发初期的调试和生产线上的质量检查中能大显身手。

典型测试项目应用场景

• 开关电源、适配器、充电器的输出纹波测试。

• DC/DC 模块、LDO 稳压模块的输出质量评估。

• 电池模拟与储能系统的输出稳定性测试。

• 电源瞬态响应特性验证。

• 生产测试线快速纹波监控。

开关电源性能评估

静态纹波与负载调整率测试

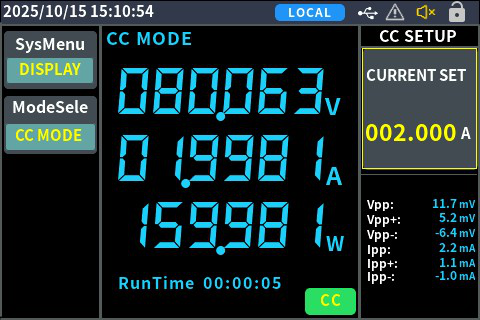

你可以将OEL电子负载设置为不同的恒流(CC)，恒功率(CW)或者动态模式，模拟电源从空载到满载的各种工作状态。在不同负载点，读取纹波值（Vpp）。这可以帮助你评估电源的负载调整率，并确认其纹波是否在整个工作范围内都符合设计规格（例如，通常要求低于输出电压的1%）。

动态纹波与瞬态响应测试

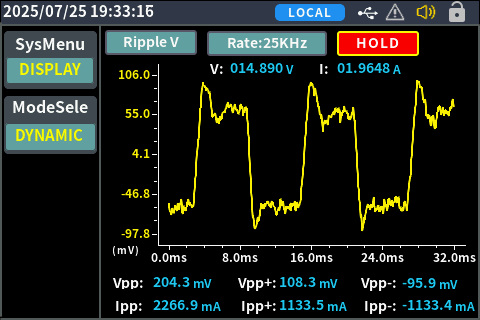

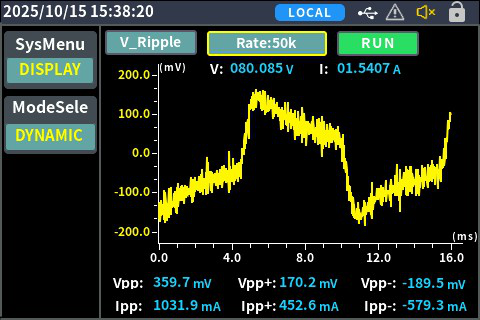

利用OEL电子负载高达20kHz的动态测试功能，让负载电流在两个设定值间快速切换。在这个过程中观察输出电压纹波的变化，可以评估电源在负载突变时的动态响应能力，包括恢复时间和超调量。这对于通信设备、服务器等负载快速变化的应用场景至关重要。

产线快速Pass/Fail判断

利用自动测试功能，可以预先编辑好测试流程，包括加载不同负载、触发快充协议并测量对应纹波。可以通过串口通信读取纹波记录数据并与标准比较，快速筛选出纹波超标的不合格产品，非常适合质量检验环节。

满负荷老化测试

对电池或电源模块进行长时间老化测试时，定期监测纹波可以作为一种有效的健康状态诊断手段。如果纹波出现异常增大，可能预示着电池内阻增大或滤波元件性能衰退，便于及时发现问题。

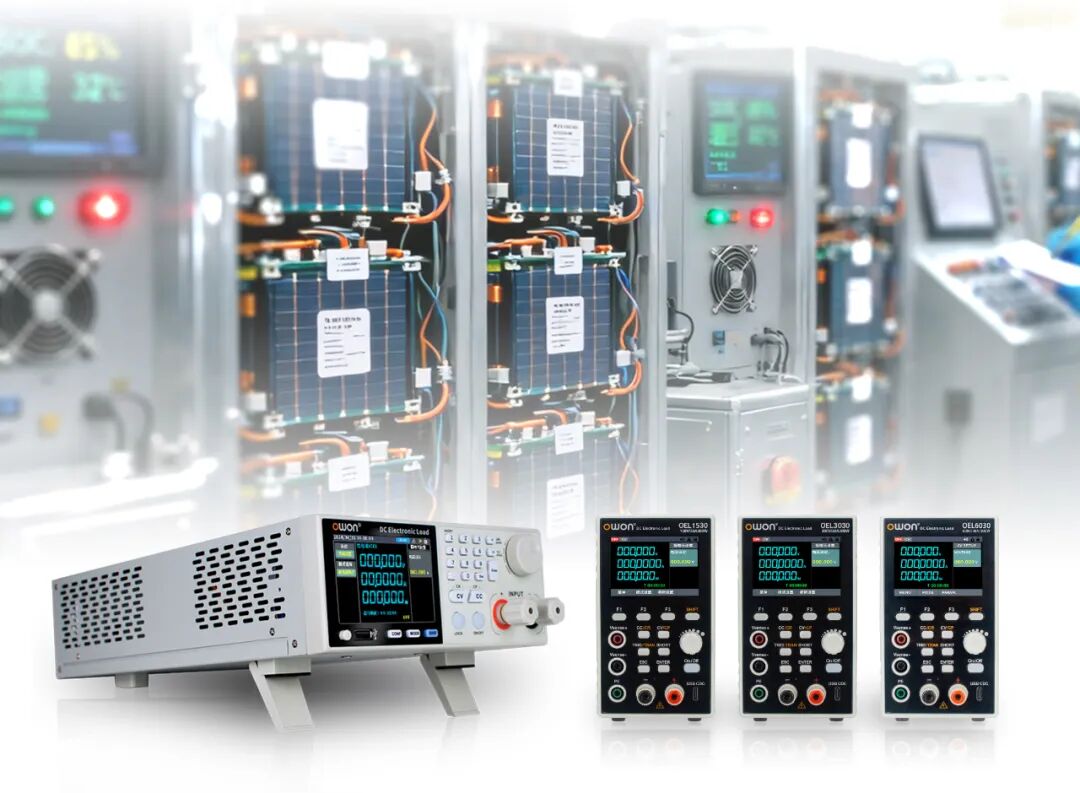

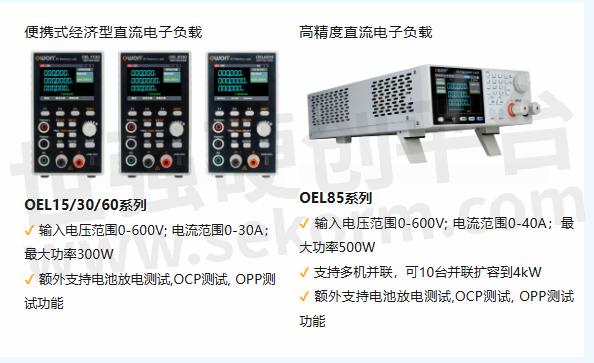

测试设备介绍及核心亮点
