【应用】SMD-PET贴片薄膜电容在电机控制电流放大电路中的选型及应用方案
WIMA（威马）是全球著名的高质量、高性能薄膜电容生产商，在业界有着薄膜电容专家的美誉。其产品被广泛用于汽车电子，轨道交通，电力电子，UPS电源，照明，医疗，新能源，通信，航天等重点市场。
笔者这篇文章着重讲解SMD-PET在电机控制中电流放大电路中的应用。

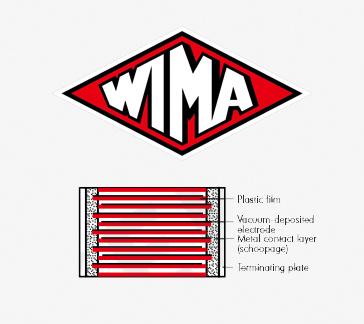

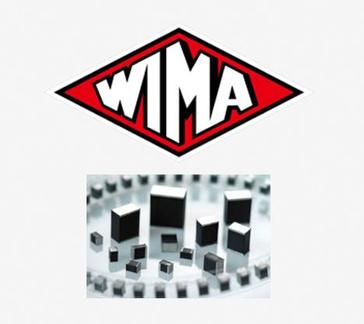

SMD-PET是WIMA公司推出的一款高性能贴片薄膜电容，电容容值范围为0.01uF-6.8uF，额定电压范围为63-1000V，可在-55-100℃下工作，可稳定工作超过300000h，具有极强的稳定性，虽然温度范围不满足车规级要求，但是平时应用绰绰有余。具有1812，2220，2824，4040，5040和6054等多种尺寸封装，WIMA的电容相比于其他厂家价格也较低，因此笔者十分推荐它。
笔者的应用方案如下图所示：
图1 直流无刷电机单向电路检测图
笔者设计的电路的目的是检测无刷直流电机的单相电流信息，C48使用的是SMD-PET。该电路为反馈电路，C48与同相输入端串联实现耦合。该电容一般选择0.1uF，串联后可以隔离输入电压的直流分量，在高增益的应用中（例如本设计，要把小电流信号放大，增益大概为100）需要加入该电容。
在WIMA提供的SMD-PET官方手册中笔者找到了相关数值的电容，如图2所示：
图2 SMD-PET芯片手册
图3 SMD-PET选型参考
数值是0.1uF，寿命长且性能好，需求说明WIMA的电容确实可以满足本次设计要求。在设计电路时，笔者温馨提示的是该电容在布置时要靠近运放器件且可能地靠近AGND，防止引入噪声，导致自激振荡。
总结：
笔者分享了基于SMD-PET的电机放大器检测电路小方案，说明WIMA公司电容可满足本设计要求。世强是WIMA公司的一级代理商，货量充足。欢迎各位通过世强订购WIMA公司的产品应用到设计中！
- |
