大功率开关电源的核心引擎——功率半导体

在工业、数据中心与新能源领域，大功率开关电源（≥10kW SMPS）是关键的能源转换单元。其性能核心在于功率半导体器件，这一“核心引擎”直接决定了电源的效能、功率密度与可靠性。

工作原理及核心器件

大功率SMPS的设计通常遵循两级架构：PFC（功率因数校正）和隔离DC/DC转换。每个环节都对功率器件提出了严苛的要求。

PFC：电网的“绿色卫士”

PFC级负责将输入交流电整流为平滑的高压直流电，并确保其对电网“友好”，即拥有高功率因数（PF）和低谐波失真。在此阶段：

关键拓扑：连续导通模式（CCM）Boost电路，尤其是三相交错并联Boost PFC，已成为大功率应用的主流选择，它能有效减小输入电流纹波和磁性元件的体积。

核心器件：硅基IGBT与超结硅MOSFET曾长期主导此领域。然而，随着对效率要求的极致追求，碳化硅（SiC）MOSFET正凭借其更高的开关频率、更低的开关损耗和卓越的反向恢复特性，逐渐成为前沿设计的选择，助力效率突破99%大关。

DC/DC转换：高效隔离的“枢纽”

此阶段负责将PFC输出的高压直流电，安全、高效地转换为负载所需的稳定电压。

关键拓扑：LLC谐振变换器和移相全桥（PSFB）是两大主流技术。LLC利用谐振实现软开关（ZVS/ZCS），极大降低开关损耗；PSFB则以其成熟可靠和优越的功率处理能力著称。

核心器件：在初级侧，SiC MOSFET是提升LLC和PSFB频率与效率的关键。在次级侧，同步整流技术取代了传统的肖特基二极管，采用低导通电阻的超级结硅MOSFET 或 GaN HEMT，以最小化通态损耗，应对大电流输出的挑战。

▲工作原理及SMC产品机会示意 | 图源: SMC官网

大功率SMPS的独特需求

在中小功率领域，SMPS设计核心是在保证基本性能的前提下，追求极致的成本与体积优化。其拓扑相对简单，普遍采用硅基MOSFET，散热依赖自然冷却或小型风扇，控制策略也相对简化。

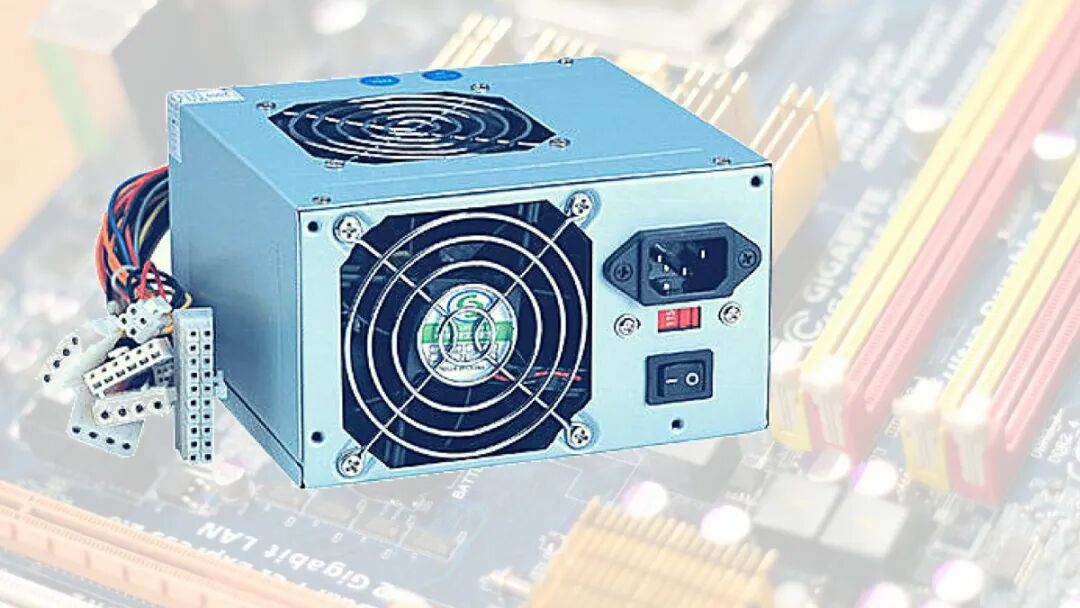

▲图片示意 | 图源网络

而一旦进入10kW+的大功率领域，设计范式将彻底转变：可靠性、效率与功率密度成为压倒一切的指标。

拓扑复杂化 从简单的反激/正激转向多级、多相交错、谐振等复杂架构，对功率器件的驱动、均流及可靠性要求呈指数级上升。

器件高端化 硅基器件逼近物理极限，SiC和GaN等宽禁带半导体成为实现高效率和高频化的不二之选。它们虽单价高，但带来的系统级优势（散热简化、体积缩小、效率提升）远超成本。

散热系统化 损耗即便只有1%，在10kW系统中也意味着100W的热量。因此，强制风冷是基础，液冷 已成为大功率高密度电源的标配，这与中小功率产品的散热理念完全不同。

设计模块化 通过多个功率模块并联实现功率扩展和冗余，这对功率器件的一致性、并联均流能力及热稳定性提出了极高要求。

技术发展趋势

宽禁带半导体普及化

碳化硅和氮化镓器件已成为技术革新的核心。碳化硅因其高耐压、高导热性在大功率领域稳扎稳打；氮化镓则凭借超高频特性在追求极致功率密度的场景中崭露头角。它们的配合应用可以使电源体积减小30%以上，以突破目前的效能瓶颈。

数字化与智能化深度融合

数字信号处理器（DSP）和微控制器（MCU）实现了对功率器件的精准控制。AI算法可用于预测性维护，实时监控功率器件的健康状态；自适应控制算法能根据工况动态调整驱动参数，最大化系统效率与可靠性。

热管理与封装技术协同进化

为了应对严峻的热挑战，先进的3D封装、双面散热 技术被应用于功率模块，旨在缩短热路径，降低结温。热管理已从“事后考虑”转变为与电路、器件同步设计的核心环节。

▲图片示意 | 图源网络

功率器件的技术演进正推动大功率开关电源向更高效率、更小体积与智能管理方向发展。随着可再生能源与算力基础设施的持续建设，这一核心引擎的创新将成为能源转换效率持续提升的关键所在。

桑德斯产品赋能大功率SMPS

桑德斯微电子（SMC）成立于1997年，是一家集半导体研发、设计、制造、和销售为一体的中美合资高新技术企业。我们的半导体芯片、功率半导体器件等产品广泛应用于通讯、消费、工业、可再生能源、电动汽车等各个领域，同时满足航空电子、医疗器械等尖端行业的高可靠性需求。

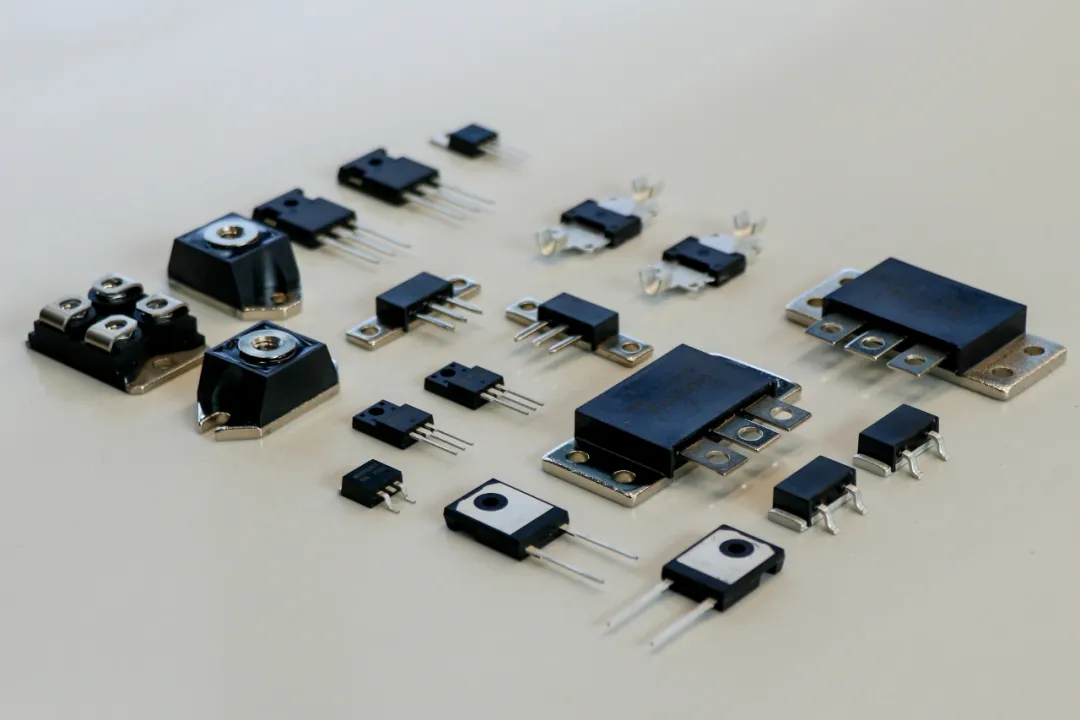

▲SMC桑德斯功率器件产品

作为全球领先的功率半导体制造商，SMC桑德斯拥有近30年的技术积累，深受客户信赖。我们的高性能碳化硅MOSFET、碳化硅二极管、超快恢复二极管、硅基功率二极管等产品兼具高效率、高可靠性和良好的性价比，能够为大功率SMPS产品提供强有力的支持。桑德斯遍布全球的专业服务团队让您体验极致的客户服务，为您的产品设计保驾护航。

SMC桑德斯可应用大功率SMPS的产品如下。

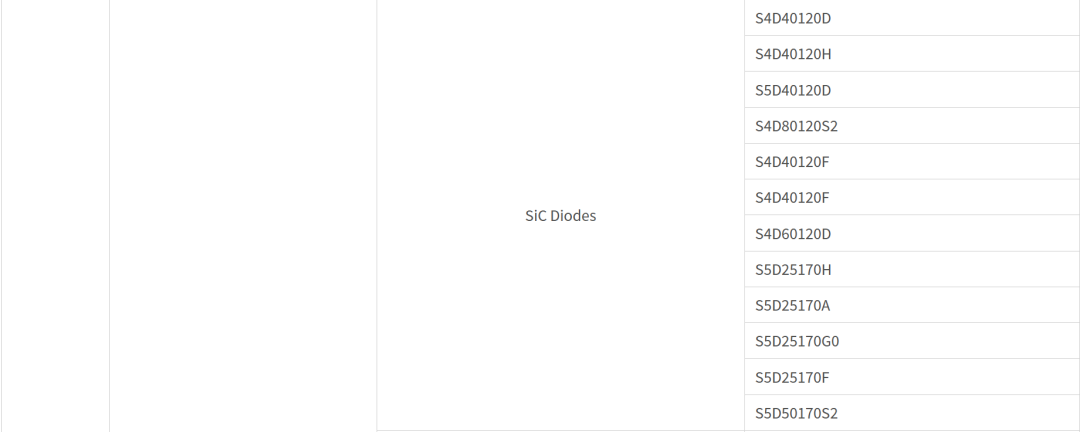

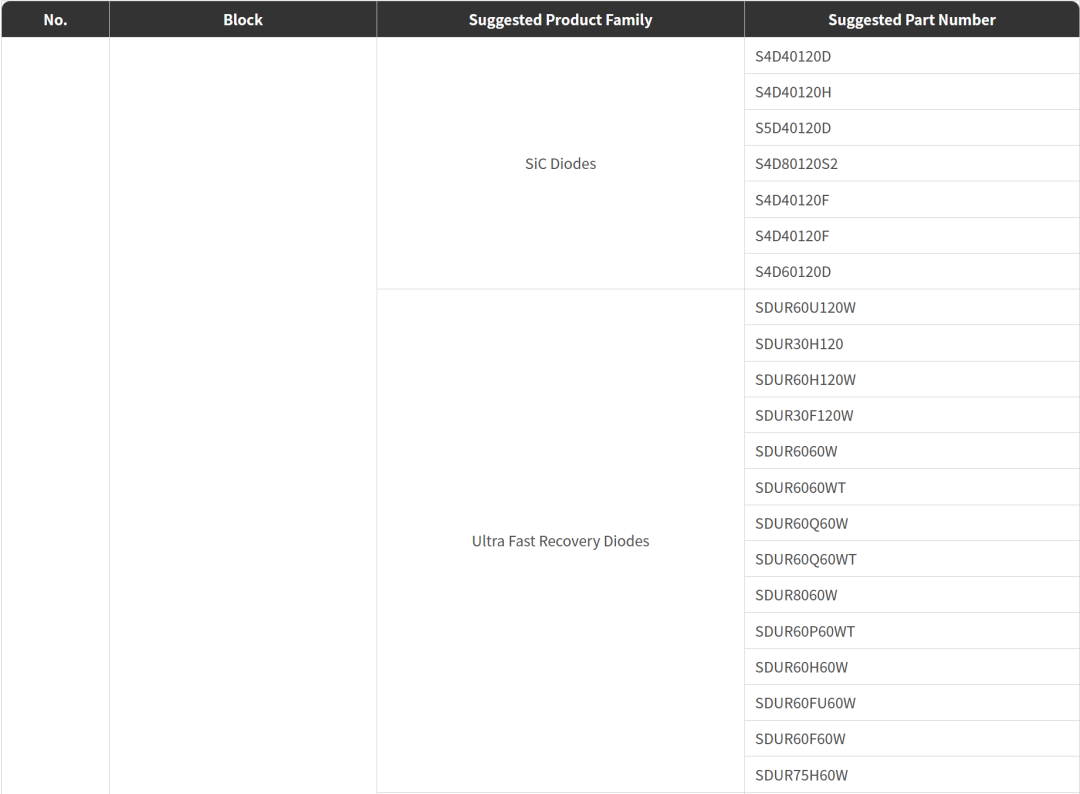

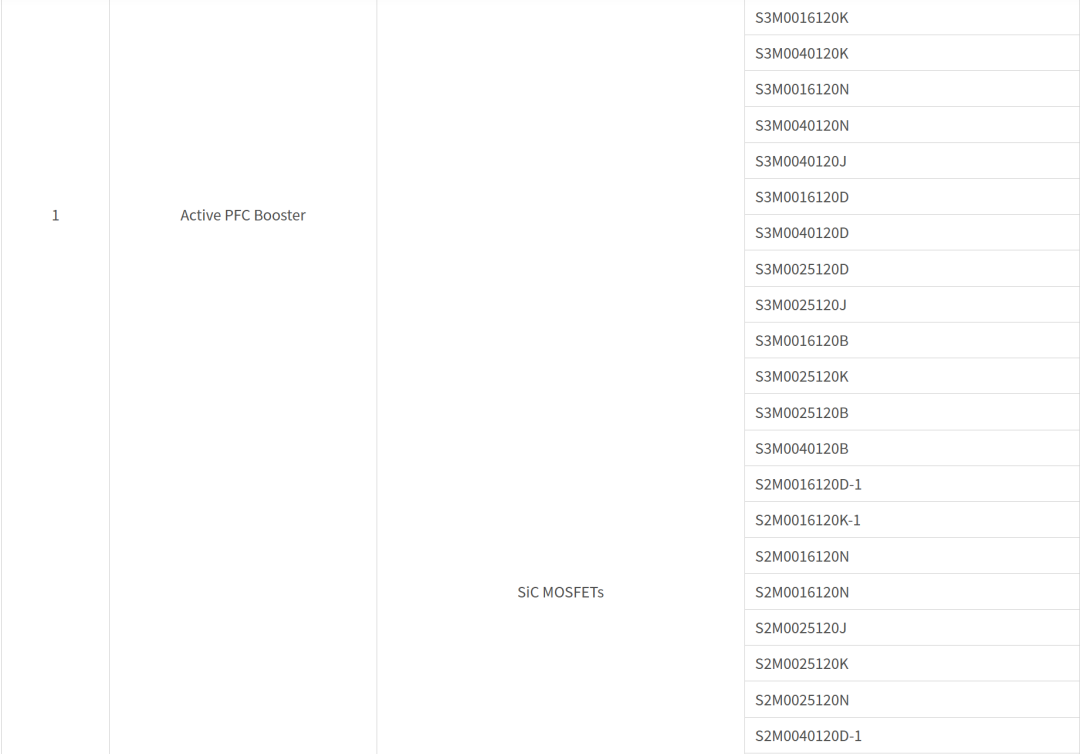

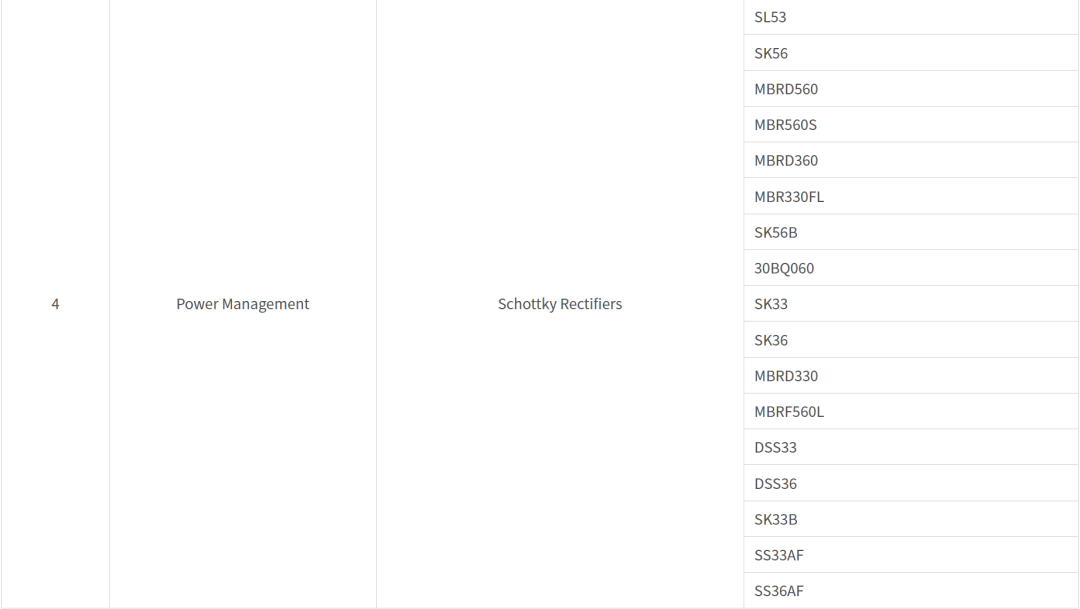

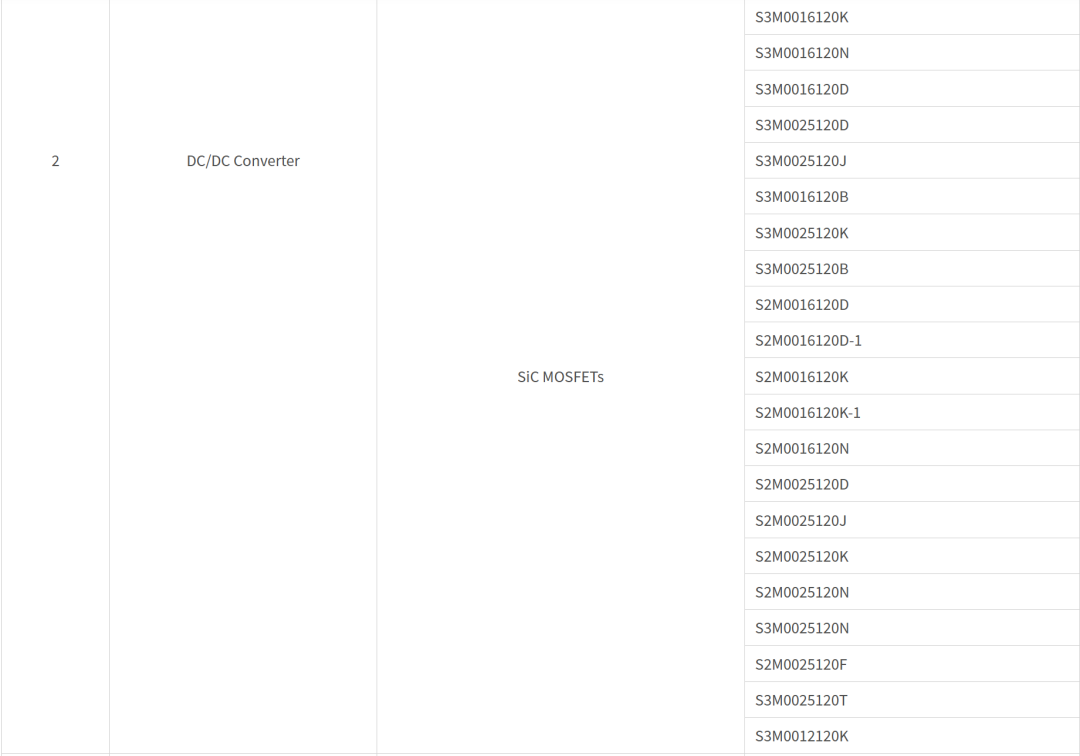

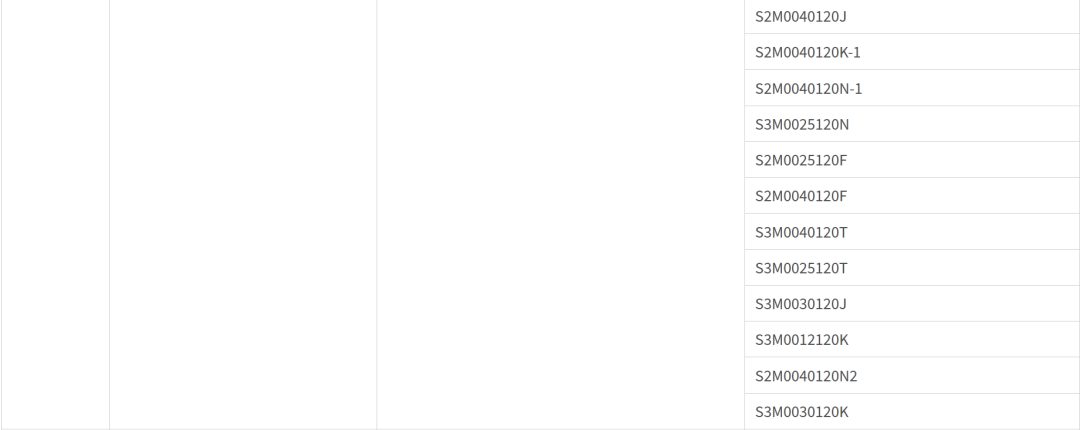

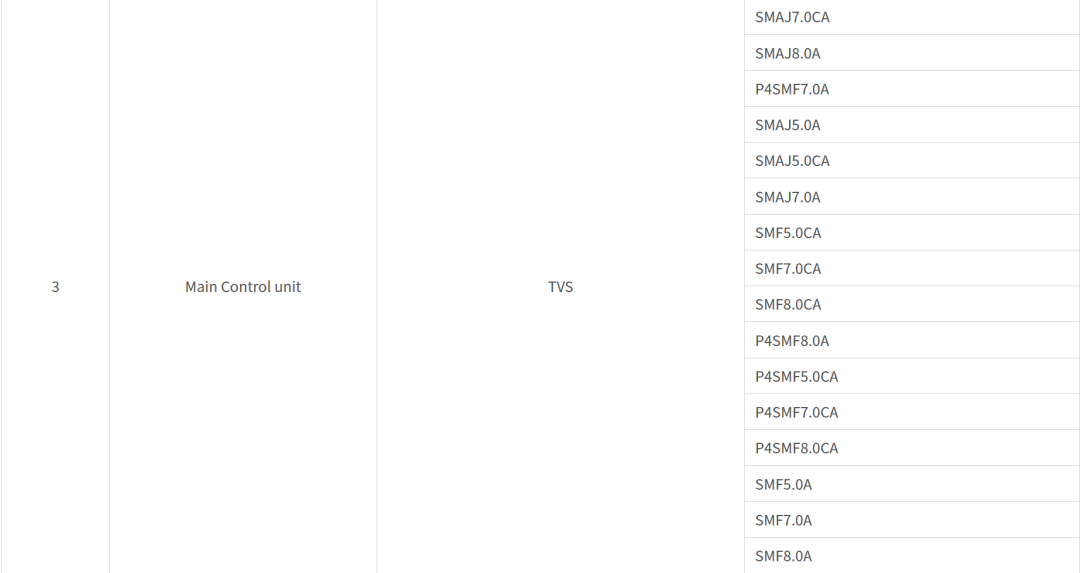

▲桑德斯可应用于大功率SMPS的部分产品
