本文安信可科技主要介绍Wi-Fi＆蓝牙模组 Ai-WB1-12F，Ai-WB1-32S模组、开发板系列使用出厂固件进行MQTT通信操作过程。

一、前期准备

1.1硬件准备

Ai-WB1-12F，Ai-WB1-32S开发板+Type-C线

Ai-WB1-12F，Ai-WB1-32S模组+杜邦线若干+USB转TTL模块

1.2软件准备

1.2.1 CH340和CP2102驱动

如果电脑没有安装有串口驱动则需要进行安装

安装包链接：https://docs.ai-thinker.com/%E5%BC%80%E5%8F%91%E5%B7%A5%E5%85%B72

1.2.2下载EMQX软件

软件获取链接：https://www.emqx.cn/downloads#broker，这里以windows版本为例。

二、接线方式

2.1开发板接线

Ai-WB1系列开发板的接线都是一致的，只需要插入Type-C数据线即可。

2.2模组接线

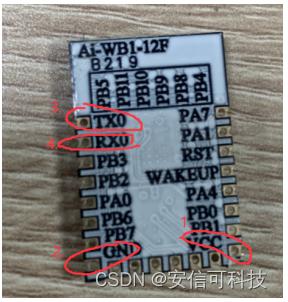

模组的接线则需要根据模组引脚进行连接，两款模组都是需要焊接四根线与USB转TTL连接即可。具体需要焊接的引脚如图：

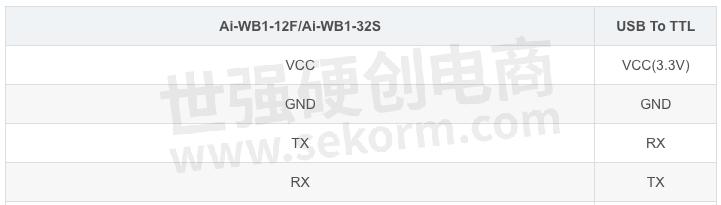

模块和USB转TTL接线如下：

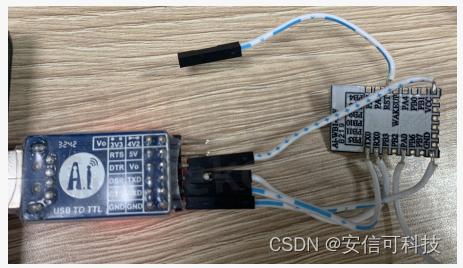

接好线后实物如下：

三、开启EMQX服务器

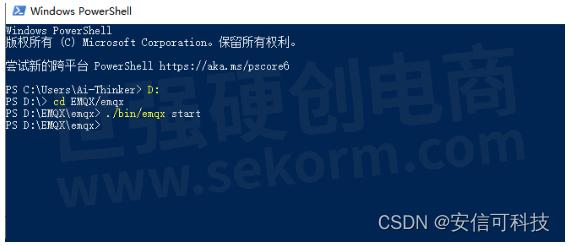

将下载好的EMQX软件解压到自定义路径中，如本机路径为：D:\EMQX\emqx，打开Windows PowerShell，指定到EMQX软件的路径，输入“./bin/emqx start”命令，若无报错，即服务器开启成功。

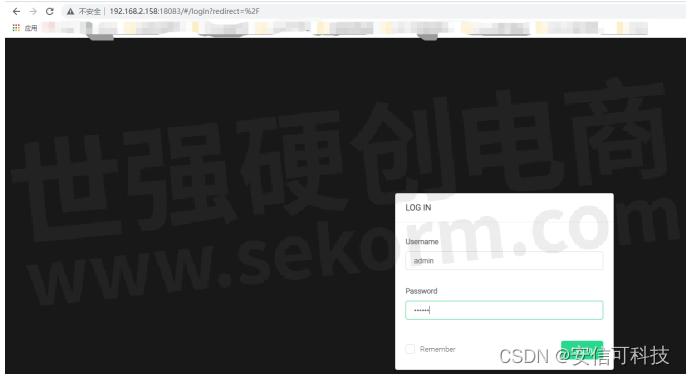

①打开浏览器，输入“本地IP:18083”或者“localhost:18083”域名，点击enter访问，输入账号“admin”，密码“public”，点击login。

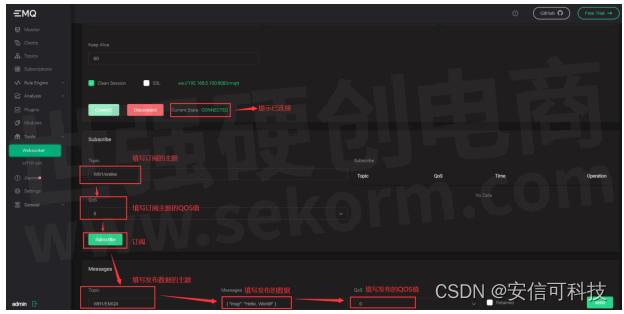

②进入Dashboard界面，点击Tools，选择Websocket，点击“Connect”；在Subscribe对话框中，Topic内容填写“WB1/online”，Qos选择0，点击Subscribe；在Message对话框中，Topic内容填写“WB1/EMQX”，Message内容填写“abcde”，Qos选择0。

四、连接服务器

1.将连接好的开发板或者模组连接电脑USB口；

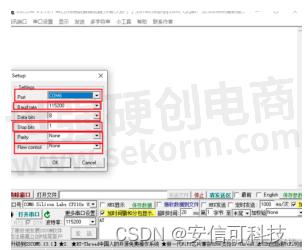

2.打开串口调试软件，选择波特率为115200，停止位为1bit，数据位为8bit，校验位为无，流控为无，打开正确串口；

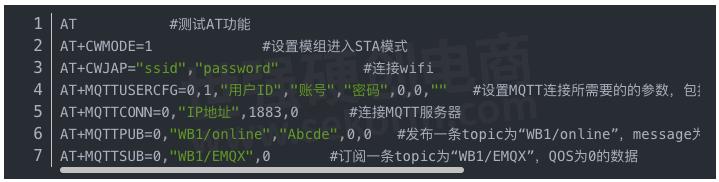

打开正确的串口，开始发送AT指令，发送AT指令的顺序：

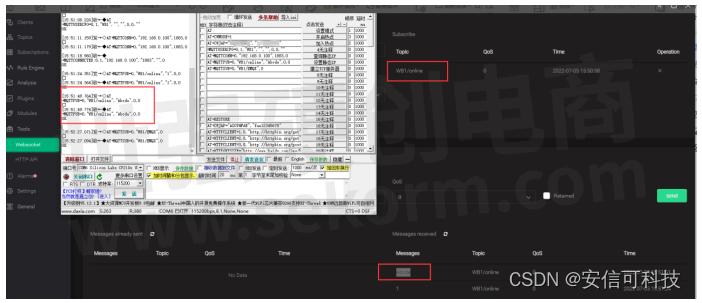

Pub数据之后之后，DashBoard中Messages received显示sub到这条数据的时间、QOS值以及消息内容等信息，效果如下：

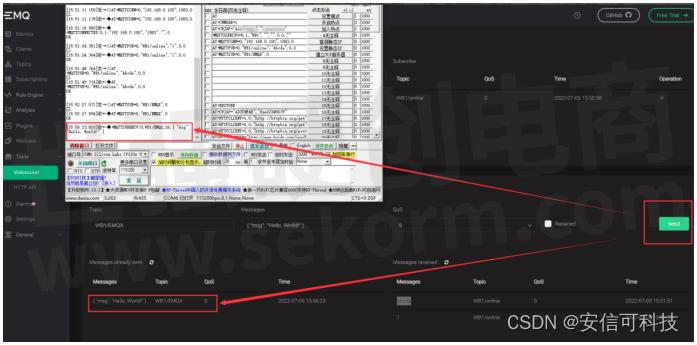

在Dashboard界面中将设置好的Message数据send出去之后，串口将显示接收到的数据内容，包括QOS值以及消息内容，效果如下：

关闭MQTT连接，在串口中输入AT指令：AT+MQTTCLEAN=0。

注意：本文中客户端与服务器在同一局域网中实现通信功能，因此，需要连接到同一个wifi上。
