【应用】双向可控硅KD20SF60 5600在单火线智能开中应用，开态电流可达20A
单火线智能开关项目，就是在灯具开关布线的时候，只引进一根火线，通过控制这根火线就能实现灯的开关，这与传统的零火线开关不同，单火线是两端都是火线，开关与灯是串联状态。
在蓝牙控制继电器闭合时，灯具为打开状态，此时为闭态取电，此时因为开关已关闭，开态取电电路在此处无法发挥作用，而在蓝牙模块在任何时候都需要供电，所以需要设计闭态取电电路，设计思路与原理图如下图所示。
当控制信号为开时，光耦导通，若火线输入为交流电正半轴，稳压管Z2负极电压升高，到7V左右双向可控硅导通，负载灯点亮。同时电容C1进行充电给MCU供电。

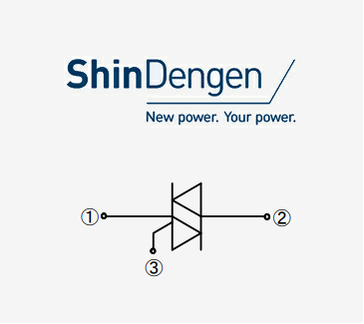

在本设计中双向可控硅使用的是新电元（SHINDENGEN）的KD20SF60 5600，其VDRM为600V，开态电流可达20A，有稳定的冲击电流能力。
- |
- +1 赞 0
- 收藏
- 评论 0
本文由王俊伟提供，版权归世强硬创平台所有，非经授权，任何媒体、网站或个人不得转载，授权转载时须注明“来源：世强硬创平台”。
相关推荐
Shindengen（新电元）二极管/MOSFET/功率IC/功率模块选型指南
Semiconductor Part number index GENERAL RECTIFYING DIODES BRIDGE DIODES SCHOTTKY BARRIER DIODES FAST RECOVERY DIODES THYRISTORS/SIDACs/TRIACs/SURGE ABSORBERS TVS POWER MOSFETs/POWER MODULES/POWER Ics PACKAGE LIST & PRODUCTS OUTLINE DIMENSIONS PACKING SPECIFICATION/NOTES
December 2023 - 选型指南 SHINDENGEN - LOW VF BRIDGE DIODES,TRANSIENT SURGE SUPPRESSOR,晶闸管,TVS,双向可控硅,LOW NOISE BRIDGE DIODES,BRAKE MODULES,功率集成电路,CONVERTER,HIGH SIDE DRIVER IC,SQIP (SQUARE IN-LINE PACKAGE) BRIDGE DIODES,VARISTOR,PFC ICS,SINGLE IN-LINE PACKAGE BRIDGE DIODES,瞬态浪涌抑制器,FAST RECOVERY DIODES,通用整流二极管,BRIDGE DIODES,POWER ICS,DIODE IC,DUAL IN-LINE PACKAGE BRIDGE DIODE,HIGH SPEED BRIDGE DIODES,肖特基势垒二极管,SURGE ABSORBERS,THYRISTOR SURGE SUPPRESSORS,快恢复二极管,3 PHASE BRIDGE DIODES,DIODE MODULE,POWER CLAMPERS,桥式二极管,POWER MOSFETS,LOW SIDE DRIVER IC,SBD,THYRISTORS,TRIACS,DIP (DUAL IN-LINE PACKAGE) BRIDGE DIODE,LOW POWER STANDBY QUASI-RESONANT POWER SUPPLY ICS,SMALL BRIDGE DIODES,硅双向触发开关,POWER MODULES,电源模块,SIP (SINGLE IN-LINE PACKAGE) BRIDGE DIODES,浪涌吸收器,SIDACS,POWER IC,INVERTER MODULES,LLC CURRENT RESONANT MODE CONTROLLER ICS,功率MOSFETS,FRD,SQUARE IN-LINE PACKAGE BRIDGE DIODES,SCHOTTKY BARRIER DIODES,GENERAL RECTIFYING DIODES,S2K100,MF2003SV,P98LF6QNK,P50LF10SL,P2B60HP2F,P50LF10SN,D2L40U,D3FK120,D10FR60LA,US20KB80R,P32B12SLK,P5B50HP2F,SG20LC20USM,D3FJ10,P8B10SB,D30FDC4S,P18LF6QLK,ST04-14F1,P19LA10SL,MG060B075080A,P5F60HP2,SG8SC4M,S1WB(A)80,UD6KBA80,S2L20U,D3S6M,D1NS6,D1NS4,ST02-75F1,M2FH3,KU4F12,S30VT80,SG40TC10M,P40LF12SLK,K1V22(W),KU15N14,ST20-18FY,P54B4SLK,MG038C200160A,D40XB100,S1WB(A)60,P72LF7R5SNK,ST04-36F1,S4VB60,D8FD60LUS,D3S4M,D360SC6M,P8F28HP2,ST06-30CE,D10XB60,P1R5B40HP2,SF10L60U,S20LC30T,SG40TC12M,P4B40HP2,SF8K60USM,MS1004SH,P24B15SL,ST02-140F1,UD3KB80H,ST04-16F1,D180SC4M,MG031G148004A,P72LF7R5SLK,P240FZ4QLA,S20K60T,P98LF6QLK,D10FR60V,S2L40U,ST70-27FZ,D6FEC12ST,P70F5EN,ST04-27F1,D10FY10ST,D10XB80,D10FY10SY,D1FT6A,DF30JC4,DF30JC6,SF20L60MSM,S3L20U,D10XB60H,P6B28HP2,S60L120V,ST03DH-240,D100JHT160V,P36F25HP2,D120SC6M,M2FM3,P10F60HP2,P18LF6QNK,D180SC6M,MG031MD110006A,LN15XB60,D35XBA80,S20K100V,MG031B090004A,P30W60HP2V,D1FJ10,P26F28HP2,DF10NC15,D15XB100,P104LG20GNK,S60HC3T,ST03D-200,S30VTA80,DF10L60,M1F60,P40B6SL,D120SC4M,K1V24(W),P140LF4QLK,P32LF10SNK,P5F50HP2,ST02-100F1,D50JCB80V,S15VT80,MH2511SC,S15VTA80,S20VT80,P20B12SN,D5FEC3SH,D2FL40U,P15LF6QTKD,G1VL10C,D6FEC10ST,D20FDC15ST,D3CE6S,P20B12SL,P33LF6QLKD,KD12SF60S,SG10SC3LM,D5CE4S,P9B40HP2,P66F7R5SNK,D5FY15ST,SF20L60MVM,SG20SC3LM,D3F60,P140LF4QNK,SF20L60AM,D1UBA80,DL04-36F1,SF20L60U,D2SBA60,P46LF7R5SL,K1V36(W),P46LF7R5SN,S15VT60,MF2007SW,D3CE4S,D45XT160,P41LF4QTKD,UD2KB80H,S20SC9MT,S20VT60,ST03-240F1,DE5SC3ML,ST70-27MF,D2L20U,SG20JC6M,D3CE6ST,D20FDC20LUS,MCZ5211ST,D40FDC10ST,P25LF12SN,MG048B100006A,P92LG20GNK,D30FDC15ST,P64LF6QNK,S15WB60,P25LF12SL,P20B12SLK,S2VB60,D30VC60,ST02-33G1,S60HC1R5T,MG061E150160A,ST04-12F1,KD20SF60S,D30FD60K,P86F6SN,D1NK60,G1VL15C,MCZ5607SC,S2L60,M3FL20U,ST60-48MF,P8B30HP2,ST02-20G1,D2FL20U,DL20B-33F2,P7F90VX3,ST80-14MF,DG1H3A,MV2002SG,SF3K60M,P90LF6GLK,S30VTA60,P64LF6QLK,S20LC40UV,P6F50HP2,S20LC40UT,M1F80,SG20SC9M,KD20SF60A,S3V100D,ST02-120F1,DE5S6M,P70LF4QL,P70LF4QN,DE10S3L,D1FT15A,ST02D-200,ST03D-170,DF20NC15,KD5SF80,P36F28HP2,D2FS6,D2FS4,P4B60HP2F,D15FY15ST,KD12SF60,LN1F60,D1F60,P70F7R5EN,D10FY6SY,D10FY6ST,DE3L20UA,K1V38(W),DE5S4M,ST02-39G1,D1FK120,P58LF6GLK,MCZ5208SG,D1FL40U,SF10L60AM,P200LG10GN,D4SBS4,D4SBS6,ST03-58F1,D45XB80,D3FE60,P96LF4PQLK,S2NBC100,P4F90VX3,P9B30HP2F,P74LF4PQLK,D5CE10ST,KD12SF80,MG001AK028060A,P15F60HP2F,P8B10SBK,D20XBS6,P40B10SL,M3F60,D1F60A,P40B10SN,S10WB60,D1FK100,D30XB80,US25KB80R,G1V(B)20C,LM25KBV60FR,D25XBA80,P98LF6QL,DF20LC30,P98LF6QN,D3CE4R5ST,D25JAB60V,D30JCB100K,P232LG10GN,D1FK70,S1ZAS4,ST20-47F2,P120LG20GNK,ST04-20F1,ST03-47F1,ST20-36FY,P37LG65W3S,P42F6EN,SG30JC6M,S3K60,MG038B150080A,P12F60HP2,LN6SB60,D4SBL20U,US8KB80R,D15FR4ST,D3CE10ST,DF20L60,DE3S6M,D10FY60VE,D1NF60,DE5VE40,KD5SF60,KC5FB60HR,DL04-18F1,P60B4SN,ST70-22MF,MG001AL030060A,D5FY60K,S1WB(A)60B,MG038A200080A,D5FY4R5ST,ST02-24G1,D5FY4R5SY,ST06-39CE,D1FT10A,K1V26(W),UD8KBA80,D30FDC10ST,D5CE12ST,MG061F200160A,D1FK60,KC5FB40H,P17LF10SLKD,DE3S4M,KC5FB60HV,SF20K60M,ST20-27FY,LN1WBA60,P15F50HP2,D6SB60L,D25JAB80V,D15XB80,M1FL40U,D1FT4A,KD3FB60,D240SC4M,S1ZB80,D10SBS4,S3V80,P105LF4QNK,ST04-18F1,G1V(A)20C,KD3SF60,D3CE12ST,K1VZL20,P85GC28HP2F,G1V(B)24C,D2SB60A,G1V(B)22C,P10F50HP2,US20KB80HR,LN4SB60,MG038D150160A,P21F28HP2,S20LC60UST,S20LC60USV,D15XB60,S60SC3LT,SF10L60MSM,D10FDC10ST,DF30SC4M,S1ZB60,D6JBB80V,KU10S35NS,DF30JC10,MG055B,MG055A,MG055J,MG060C100080A,P3B28HP2,MG055F,KC5FB60H,G1V(A)8C,SF20LC30M,ST20-36F2,D1FE60,K1VZL09,SF10LC40UM,D1FK120P,UD3KB80,D1FT10,KL3Z18,US25KB80HR,P38LF6QL,DG1S6A,P38LF6QN,P40LF12SNK,DG1J10A,S1NBB80,ST03-43F1,S10VT60,D2CF60K,ST02-280F1,SG30SC4M,P15F60HP2,M1FJ4,D8JBB80V,D1FL20U,UD2KB80,MV1012SC,KD16SF60A,P13F50HP2,P40B6SLK,ST60-40MF,ST20-27F2,SG10LC20USM,D240SC6M,P16B6SB,P140LF4QL,P25LA12SL,P140LF4QN,D6JBB60V,P39LF6QTKD,S10VT80,P23LA10SL,D1N80,KD16SF60S,KL3Z07,P105LF4QLK,P56LF6GMK,MV1001SC,DF30SC3ML,DF5VD60,SG30SC6M,M1FH3,S3V60,SF10K60M,KD3SF60E,G1VL8C,KP20NU11,P6B40HP2,D6FEC15ST,D15JAB80V,MG031E120004A,P46LF7R5SLK,KD16SF80,SG15SC6M,S10VTA60,M1FM3,D20FDC10ST,MG032A4207R5A,P54B4SN,D5FY10SY,SF5LC40UM,DE10SC4,MG073A,DL04-33F1,D1N60,D5FY10ST,KC3FB40H,P20LF4QTKD,D8JBB60V,D15XBN20,P8F50HP2,P6B52HP2,SF3L60U,D2SB60,P40F10SN,G1V(A)14C,P50LF4QTKD,D10JBB80V,M3FE40,P46LF7R5SNK,KD16SF60,LN15XB60H,P12LF10SLKD,SG20TC12M,M3FE60,G1V(A)15C,D5SBA60,P26B10SLK,ST02-30G1,KD8SF60,DF8L60US,KC5FB60HRT,DF15VD60,KU10S31NS,D3SB80,DL20B-27F2,MCZ5203SE,D3CE60VE,G1VL20C,SG5L20USM,LK25XB60,M1FL20U,D1FS6A,S20LC20UST,P1B52HP2,P25LF12SLK,DG1M3A,D25XB60,D15FY6ST,P25B6EB,P0R5B60HP2,MG060E075160A,ST04-39F1,LM30KBV60FR,P60B4EL,SF10L60MVM,S60JC10V,D5FE60,P14FE6SBK,D3SB60,D4F60,M1FE40,P105LF4QL,P40F12SN,SG20TC15M,S60SC6MT,D5CE6ST,D10JBB60V,DF15NC15,KU5S31NS,P24B4SBK,D6SBN20,P105LF4QN,D1FS4A,US15KB80R,D25XB80,P25LF12SNK,MS1003SH,D2S6M,SG15SC4M,P66F7R5SN,D40FDC15ST,UD4KB80,P3F60HP2,D30JCT120V,P1B90VX3K,P168LG10GN,D25FD60V,M1FE60,P7F60HP2,P12FE7R5SBK,DG1S6,P240FZ4QNKA,DG1S4,G1VL24C,ST20-30FY,D6FEC4ST,D20FD60LU,ST03D-82,DF20SC9M,P55F6EN,D2S4M,LL15XB60,DE5LC20U,P64LF6QN,P64,发报机,开关电源,OVER VOLTAGE PROTECTION,IC PROTECTION AGAINST ABNORMAL VOLTAGE,电话,NEGATIVE ION GENERATORS,TELEPHONES,ISDN终端,驱动电路,COMMUNICATIONS CIRCUITS,POWER SUPPLY,HOUSEHOLD APPLIANCES,DRIVE CIRCUIT,煤气点火器,HIGH INTENSITY DISCHARGE,VOLTAGE DETECTING CIRCUITS,SWITCHING POWER SUPPLIES,DC LINE SURGE PROTECTION,集成电路保护,通信电路,IC PROTECTION,CAPACITOR RUPTURE PREVENTION,SWITCHBOARDS,OA APPARATUSES,SNUBBER CIRCUIT,配电盘,AC SWITCHING,HID,高强度放电灯驱动电路,TRANSMITTERS,电压检测电路,HID LAMP DRIVE CIRCUIT,LED LIGHTING,ISDN TERMINALS,GAS IGNITERS,AC LINE SURGE PROTECTION,HIGH INTENSITY DISCHARGE LAMP DRIVE CIRCUIT,ISDN TERMINAL SURGE ABSORPTION,交流开关,LAMP DRIVE CIRCUIT,TELEPHONE SET SURGE ABSORPTION,DIGITAL COMMUNICATIONS CIRCUIT SURGE ABSORPTION,LOAD DUMP NOISE PROTECTION DEVICE,高强度放电,BRIDGE CONVERTER,FA APPARATUSES,灯驱动电路
KD20SF60双向晶闸管600V，20A
2022.03 - 数据手册 本资料详细介绍了KD20SF60型号的TRIAC器件，包括其特性、电气参数、封装尺寸和应用注意事项。该器件适用于高电压、高电流应用，具有稳定的浪涌电流能力，并符合RoHS标准。
SHINDENGEN - 双向可控硅,TRIACS,KD20SF60
查看更多版本

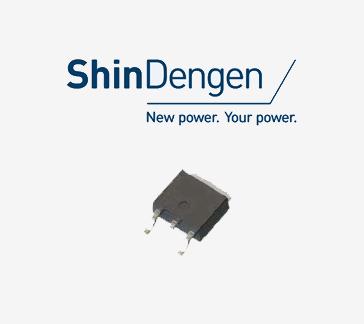

【应用】新电元双向可控硅开关KD20SF60用于冰箱加热器，可承受20A通态电流
2019-03-21 - 应用方案 本文推荐Shindengen（新电元）的一款KD20SF60双向可控硅开关，又称三端双向交流开关TRIAC = Triode AC semiconductor switch，可适用于电机和加热器控制应用领域。KD20SF60具有极低的功耗，其最大栅极损耗PGM为5W，具有低功耗、高效率的特性，同时降低了冰箱的发热量。

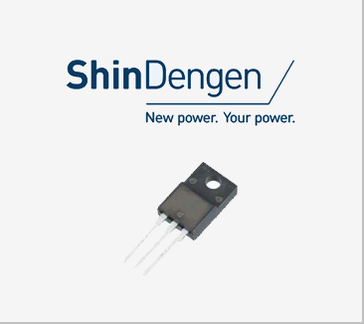

【产品】高灵敏度TRIAC三端双向可控硅，储存温度范围为-55~150℃
